Fabmann bietet sowohl Standard-Kupferrohre mit Innenrillen als auch maßgeschneiderte Kupferrohre mit Rillen an. Unser kleinstes quadratisches Rillenrohr ist 2,5 mm x 2,5 mm groß und hat eine Bodenwandstärke von 0,2 mm und 28 Rillen. Unser kleinstes rundes Rillenrohr hat einen Durchmesser von 3 mm, eine Bodenwandstärke von 0,2 mm und 40 Rillen. Innengerillte Kupferrohre dienen zur Verbesserung der Wärmeübertragungseigenschaften von Kupferrohren und Wärmetauschern. Die Innenfläche des Rohrs ist mit spiralförmig verlaufenden Rillen versehen. Der Wärmeübergangskoeffizient dieser Rohre ist etwa 2-3-mal höher als der eines glatten Rohrs derselben Spezifikation. Eine vergrößerte innere Oberfläche, turbulente Kältemittelströmung und gleichmäßige Verteilung des Kältemittels um den Rohrumfang führen zu einer Steigerung der Effizienz. Durch den Einsatz der IG-Rohre in Rippenblockwärmetauschern kann der Wirkungsgrad des Wärmetauschers je nach Anwendung um bis zu 30 Prozent gesteigert werden. Im Allgemeinen sind die Vorteile von innengenuteten Kupferrohren:
√ Kleinere Gerätegröße bei gleicher Effizienz
√Materialkosten sparen
√Platzersparnis
√Reduzierter Lärm durch kleineren Lüfter
√Energieeinsparung durch kleinere Kompressoren
√Unterer Gewichtsmesser
√Sehr hohe thermische Leistung sowohl bei der Verdampfung als auch bei der Kondensation
√Hervorragende Bearbeitbarkeit sowohl beim Biegen als auch beim Dehnen
Unsere Produktion basiert auf EN 12735-2 und unsere gewickelten Spulen wiegen zwischen 100 kg und 200 kg. Sie sind voll kompatibel mit klassischen Abwickelhaspeln und für die Eye-to-Sky- oder zentrale Abwickelhaspel geeignet.
Herstellungsprozess für Innenrillenrohre
Die Herstellung von Innenrillenrohren erfordert eine strenge Produktionskontrolle der folgenden Prozesse:
√ Das Schmelzen und Gießen erfolgt in einem einzigen Ofen. Das verwendete Material ist eine Kupferkathode mit einem Mindestkupfergehalt (99,95 Prozent). Abfallstoffe werden aus dieser Linie zurückgewonnen. Beim Gießverfahren wird eine Kupferphosphatlegierung (Cu-P-Legierung) mit einem Phosphorgehalt (13 Prozent -15 Prozent) verwendet, und dem Schmelzprozess werden 1,8 kg bis 1,9 kg Cu-P-Legierung pro Tonne reines Kupfer zugesetzt. Die Cu-P-Legierung ist für den Desoxidationsprozess sehr wichtig und unsere Schmelzkapazität beträgt 1,5 Tonnen pro Stunde.
√Nach Abschluss des Schmelzvorgangs wird das Mutterrohr gegossen.
√Das Mutterrohr wird vor dem Walzvorgang entzundert
√Durch den Walzprozess werden die Mutterrohre auf die gewünschte Abmessung und Dicke für den kombinierten Kaltziehprozess gepresst.
√Kombinieren Sie den Ziehprozess, und das Kupferrohr durchläuft verschiedene Formen, um den gewünschten Durchmesser und die gewünschte Dicke für den ersten Glühprozess zu erreichen.
√Beim ersten Glühen müssen die Kupferrohre für den Innenrillungsprozess geglüht werden.
√Nach dem Innennuten werden die genuteten Rohre einer Horizontalwicklung und einer Wirbelstromprüfung unterzogen.
√Zweiter Glühvorgang
√Verpackung
Spezifikation des Microgroove-Kupferrohrs
Unsere Standardrohre mit Innenrille werden für allgemeine Anwendungen in der Klima- und Kältetechnik verwendet, und die verbesserten Mikrorillenrohre sind hauptsächlich für Kondensatoren konzipiert, die HFC-Kältemittel verwenden. Unsere hochwertigen Rillenprofile mit variablen Rippenhöhen verfügen über hervorragende Eigenschaften in Bezug auf Expansionsfähigkeit und hohe thermische Leistung bei der Verdampfung und Kondensation unter Verwendung von HFKW-Kältemitteln. Die Eigenschaften unserer Rillenprofile basieren auf der Verringerung des Scheitelwinkels mit oder ohne Erhöhung des Spiralwinkels, um ein sehr geringes Gewicht zu erreichen, das typischerweise mindestens 4 Prozent weniger als bei normalen Rohren mit Innenrillen beträgt, was zu einer erheblichen Kostenreduzierung bei der Innenfläche führt Die Fläche wird mit einem Verhältnis (bezogen auf glattes Kupferrohr) von 1,3 auf 2,2 dramatisch vergrößert.

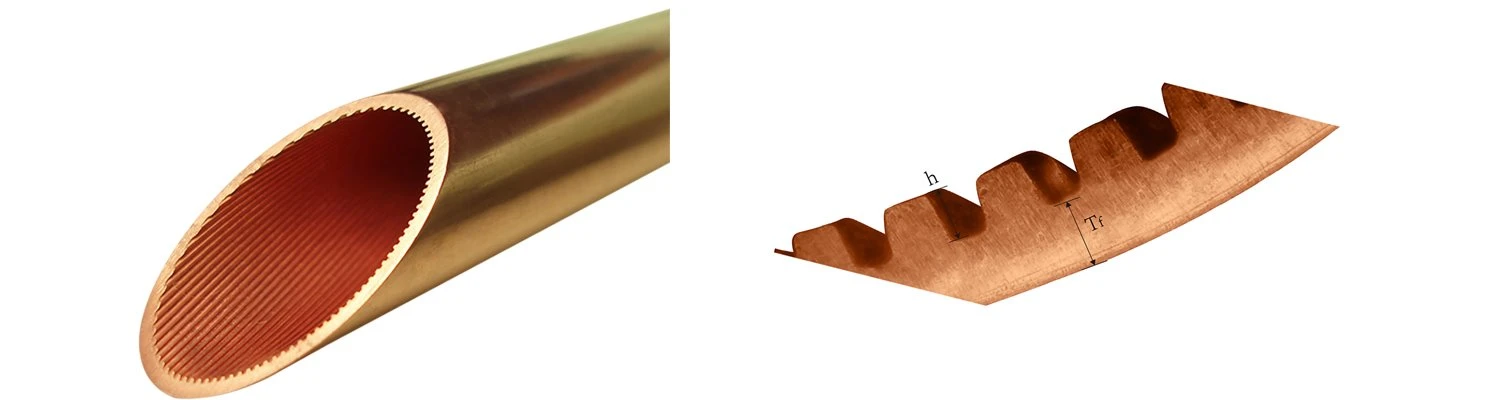

Spezifikation des Innenrillen-Kupferrohrs (rund und quadratisch) | ||||||||
| Form | Spez. (mm) | Außendurchmesser (mm) | Außendurchmessertoleranz (mm) | Bodenwandstärke (Tf) (mm) | Toleranz der Bodenwandstärke (mm) | Rippenrille (h) Tiefe (mm) | Toleranz der Lamellenrillentiefe (mm) | Anzahl der Rillen |
| Quadrat | 2.5*2.5*0.20*0.15 | N/A | ±0.03 | 0.2 | ±0.015 | 0.15 | ±0.02 | 28 |
| Runden | 3.0*0.20*0.15 | 3.0 | ±0.03 | 0.2 | ±0.015 | 0.15 | ±0.02 | 28 |
| 3.0*0.20*0.15 | 3.0 | ±0.03 | 0.2 | ±0.015 | 0.15 | ±0.02 | 40 | |
| 4.0*0.30*0.20 | 4.0 | ±0.03 | 0.30 | ±0.02 | 0.20 | ±0.02 | 55 | |
| 5.0*0.20*0.10 | 5.0 | ±0.03 | 0.20 | ±0.02 | 0.10 | ±0.02 | 80 | |
| 5.0*0.30*0.25 | 5.0 | ±0.03 | 0.30 | ±0.02 | 0.25 | ±0.02 | 55 | |
| 6.0*0.20*0.10 | 6.0 | ±0.03 | 0.20 | ±0.02 | 0.10 | ±0.02 | 110 | |
| 6.0*0.20*0.15 | 6.0 | ±0.03 | 0.20 | ±0.02 | 0.15 | ±0.02 | 120 | |
| 6.0*0.28*0.11 | 6.0 | ±0.03 | 0.28 | ±0.02 | 0.11 | ±0.02 | 110 | |
| 6.0*0.30*0.25 | 6.0 | ±0.03 | 0.30 | ±0.02 | 0.25 | ±0.02 | 55 | |
| 8.0*0.25*0.10 | 8.0 | ±0.03 | 0.25 | ±0.02 | 0.10 | ±0.02 | 135 | |
| 8.0*0.30*0.12 | 8.0 | ±0.03 | 0.30 | ±0.02 | 0.12 | ±0.02 | 135 | |
| 8.0*0.25*0.15 | 8.0 | ±0.03 | 0.25 | ±0.02 | 0.15 | ±0.02 | 150 | |
| 8.0*0.30*0.25 | 8.0 | ±0.03 | 0.30 | ±0.02 | 0.25 | ±0.02 | 110 | |
| 8.0*0.25*0.10 | 8.0 | ±0.03 | 0.25 | ±0.02 | 0.10 | ±0.02 | 180 | |
| 10*0.30*0.25 | 10.0 | ±0.03 | 0.30 | ±0.02 | 0.25 | ±0.02 | 168 | |
Bezeichnung für Kupfer und Kupferlegierungen
Wie viele wissen, bietet das hochpräzise innere gerillte Kupferrohr, auch Wärmetauscher-Kupferrohr oder IG-Kupferrohr genannt, eine hervorragende Wärmeübertragungsfähigkeit durch Vergrößerung der inneren Kontaktfläche, und diese nahtlos gezogenen Rohre erhöhen die Effizienz von Wärmetauschern erheblich. Zu den typischen Anwendungen gehören Rippen- und Rohrverdampfer und Kondensatorschlangen für Klimaanlagen, Gefrierschränke und Kühlschränke. Die hochreinen Kupfersorten sind perfekte Materialien, da sie alle über eine sehr hohe elektrische und thermische Leitfähigkeit sowie gute Schweiß- und hervorragende Löteigenschaften verfügen. Diese hervorragenden Eigenschaften sind die perfekten Eigenschaften, die für IG-Kupferrohre erforderlich sind. Es gibt sechs Sorten hochreinen Kupfers, die häufig für Hohlleiter verwendet werden, und jede weist leicht unterschiedliche elektrische und thermische Eigenschaften auf. Nachfolgend finden Sie die Bezeichnungstabelle für diese beliebtesten hochreinen Kupfer- und Kupferlegierungen.
Bezeichnung der Kupfer- und Kupferlegierungssorte | ||||||||||
Kupfer und Kupferlegierung | China | U.S | Vereinigtes Königreich | Deutschland | Japan | DE | ISO | Elektrische Leitfähigkeit | Wärmeleitfähigkeit | |
MS/m | IACS-Prozent | W/Km | ||||||||
Sauerstoffraffiniertes Kupfer | DI00 | C10100 | C103 | OFE-CU | C1011 | CW009A | CU-OFE | 58,6 | 101,5 | 391 |
TU1 | C10200 | C110 | OF-CU | C1020 | CW008A | CU-OF | 58,3 | 100 | 390 | |
Phosphordesoxidiertes Kupfer | TP1 | C12000 | C106 | SW-Cu | C1201 | CW023A | Cu-DLP | 55 | 95 | 375 |
TP2 | C12200 | C106 | SF-Cu | C1220 | CW024A | Cu-DHP | 47 | 81 | 330 | |
Elektrolytisches Tough-Pitch-Kupfer | T1 | C11040 | C100 | OF-CU | C1100 | CW003A | Cu-ETP1 | 58 | 100 | 385 |
T2 | C11000 | C101 | E-Cu58 | C1100 | CW004A | Cu-ETP | 56 | 98 | 385 | |
CuAg0.04(OF) | TAg.0.04 | C10400 | / | / | / | CW017A | CuAg0,04 OF | 57,7 | 99,5 | 388 |
CuAg0.10(OF) | TAg.0.1 | C10700 | / | / | / | CW019A | CuAg0.1 OF | 57,7 | 99,5 | 388 |
