Hohler Kupferleiter

Der hohle Kupferleiter ist ein elektrischer Leiter, der als Ganzes ein Mittel zum Wärmeaustausch bietet. Durch das Innere des Leiters wird eine Kühlflüssigkeit geleitet, die die durch den Stromfluss erzeugte Wärme abführt. Unsere Hohlleiterrohre sind sowohl in handelsüblicher Qualität (DHP-Qualität), sauerstofffrei raffiniertem, phosphordesoxidiertem, sauerstofffreiem Silberkupfer als auch in elektrolytischer Qualität (ETP-Qualität) erhältlich, um den anspruchsvollsten technischen Anforderungen gerecht zu werden.

Wir bieten verschiedene Arten von Hohlleitern an:

√ wassergekühlte Kupferleiter

√hohler Kupferdraht

√hohles Kupferrohr

√hohler Kupfermagnetdraht

√quadratisches Kupferrohr

√Profilkupferrohr

√rechteckiges Kupferrohr

√röhrenförmige Busleiter

√Induktionsspulenrohr aus Kupfer

√Induktionsheizrohr aus Kupfer

Materialspezifikation des Hohlleiters

Aufgrund der Tatsache, dass die Verunreinigungen die elektrische Leitfähigkeit von Kupfer verringern, stellen wir Hohlleiterrohre aus hochreinem, sauerstofffreiem Kupfer unter sehr strenger Produktionskontrolle her. Aufgrund seiner Reinheit haben unsere Cu-OFE-Hohlleiter eine elektrische Leitfähigkeit von 100-102 Prozent IACS und eine Wärmeleitfähigkeit von 390 W/Km. Bei Cu-OFE (CW009A) macht der maximale Sauerstoffgehalt von 5 ppm (0,0005 Prozent) das Material immun gegen Wasserstoffversprödung und gewährleistet eine sichere Verbindung mit allen Löt- und Schweißverfahren. Dank unserer strengen Produktionskontrolle können wir den gesamten Herstellungsprozess vom Gießen bis zur Unterzeichnung der Prüfbescheinigung kontrollieren und die Konsistenz unseres Produkts von Charge zu Charge sicherstellen.

Insbesondere wird unser hochreines, sauerstofffreies Kupfer mit Silber (Ag) legiert, um sowohl die Erweichungstemperatur als auch die Kriechfestigkeit der Legierung zu erhöhen, ohne dass die anderen Eigenschaften wesentlich beeinträchtigt werden. Fabmann arbeitet mit namhaften Herstellern von Kupfermaterialien zusammen, um erstklassige Hohlleiter, quadratische und rechteckige Rohre aus Kupfer und Kupferlegierungen sowie spezielle Kupfer- und Kupferprofile für die anspruchsvollsten Anwendungen herzustellen. Hohlleiter werden oft als Wasserkühlungsleiter, Hohldraht, Hohlkupferrohr, Hohlmagnet-Kupferdraht, Vierkantkupferrohr, Kupferprofilrohr, Rechteckkupferrohr, Rohrbusleiter, Induktionsspulenrohr und Induktionsheizrohr usw. bezeichnet Beliebte Kupferqualitätsbezeichnungen sind unten aufgeführt:

Arten und Abmessungen von Hohlleiterrohren

Fabmann kann quadratische und rechteckige Rohre mit einer Breite von 0,8 mm und mehr mit extrem engen Maßtoleranzen herstellen und sie sind in verschiedenen Härtegraden erhältlich, z. B. hart, halbhart und weichgeglüht. Wir liefern hochwertige Hohlleiter mit einer großen Querschnittsvielfalt in quadratischer, runder und rechteckiger Form und unsere Hohlleiterrohre eignen sich für die unterschiedlichsten technischen Anwendungen.

Hohler Kupferdraht

Rechteckiger Kupferleiter

Rechteckiger Hohlleiter

Quadratischer Kupferleiter

Quadratischer Hohlleiter

Anwendung von hohlen Kupferleitern

√ Direktkühlung von Elektrofahrzeugen (EVs) / Stator

√ MRT-Geräte / Gradientenspulen

√ Magnete für Anwendungen in der Hochenergiephysik

√ Teilchenbeschleuniger

√ Generatoren

√ Induktionsöfen / Induktionserwärmung und -schmelzen

√ Plasmaforschungsgeräte

√ Elektrodynamische Vibrationsprüfsysteme

√ Ionenimplantationseinheiten für die Mikroschaltungsindustrie

√ Abscheider mit hohem Gefälle

√ Wellenleiter

√ Flüssigkeitsgekühlte Transformatoren

Herstellungsprozess von Hohlleitern

Um das Kupfer zu raffinieren, muss der Ofen Temperaturen von bis zu 2400 Grad Fahrenheit erreichen, um das Kupfer zu schmelzen. Dies ermöglicht es, es in die gewünschte Form zu bringen und auch Verunreinigungen wie eine Mischung aus Nickel- oder Zinklegierungen zu entfernen. Kupfer wird durch einen Prozess namens Feuerraffinierung herausgefiltert. Bei der Feuerraffinierung werden die unreinen Metalle leichter als das Kupfer und schwimmen an der Oberfläche, wo sie sich an den „Stangen“ festsetzen. Durch diesen Prozess entsteht ein Pool aus flüssigem, heißem Kupfer mit minimalen Verunreinigungen. Das geschmolzene Kupfer wird außerdem desoxidiert, um es zu entfernen Mögliche Defekte werden vor dem Gießprozess erkannt, und dann wird das gereinigte flüssige Kupfer in einen Warmhalteofen transportiert, um in ein Gussrohr gegossen zu werden, aus dem schließlich das Rohr wird. Sobald es abgekühlt und erstarrt ist, bohrt eine große Maschine, ein sogenannter Lochdorn, ein Loch Anschließend drückt ein Stößel den Kupferstab durch ein Extrusionsrohr, wodurch ein langes, hohles Kupferrohr entsteht.

Der nächste Schritt besteht darin, das Mutterkupferrohr durch Metallmatrizen zu drücken, um je nach Form und Größe des Hohlleiters die gewünschte Rohrgröße für den nächsten Ziehvorgang zu erhalten. Vor dem endgültigen Ziehvorgang muss das Kupferrohr oft geglüht werden, da es bei jedem Ziehvorgang aushärtet, und anschließend erneut gezogen.
Bei dem oben beschriebenen Verfahren wird der Hohlleiter aus Kupfer vor dem Aufwickeln einer Wirbelstromprüfung unterzogen und die Länge des Hohlleiters wird während dieses Vorgangs entsprechend der Spezifikation eingestellt. Nach der ebenen Wicklung wird der qualifizierte Hohlleiter vor dem Verpacken zum Endglühen in einen Vakuumofen gegeben. Selbstverständlich wird der Leiter bei vorangegangenen Ziehvorgängen vor dem Flachwickeln gereinigt. Abhängig von den Anforderungen des Kunden an den Härtezustand werden die Glühzeit und -temperatur unterschiedlich eingestellt, um weichgeglüht, geglüht, 1/4 hart, 1/2 hart und hart zu erreichen.

1. Kupferanalyse

2. Kupferhütte

3. Gegossenes Kupferrohr

4. Erste Zeichnung

5. Zweite Zeichnung

6. Erstes Glühen

7. Endgültige Zeichnung

8. Online-Inspektion

9. Richten

10. Prüfung des Innenradius

11. Nivellieren der Wicklung vor dem Testen

12. Wirbelstromtest

13. Prüfung des Außenradius

14. Schlussglühen

15. Endkontrolle

Spezialist für kundenspezifische Hohlleiter

Fabmann liefert ein breites Sortiment an Hohlleitern in gerader Form und Spulenform für viele verschiedene Anwendungen. Wir konzentrieren uns auf die Bereitstellung maßgeschneiderter Hohlleiter und liefern auch Leiter, die silberhaltiges Kupfer (Cu-0,04 Prozent Ag oder Cu-0,1 Prozent Ag) erfordern, wenn sie eine hervorragende Hitzebeständigkeit oder Kriechfestigkeit aufweisen Eigenschaften werden nachgefragt. Die gängige Spezifikation sind quadratische oder rechteckige Hohlleiter mit rundem Kühlkanal, auch rechteckige Kanäle erfreuen sich großer Beliebtheit. Die Hohlleiter werden in verschiedenen Ländern oft mit unterschiedlichen Namen bezeichnet, und zwar als Hohldraht, wassergekühlte Leiter, Induktionsheizrohr, Rohrbusleiter, Hohldraht oder Kupferprofilrohr.

Wie viele wissen, können Verbindungen in Hohlleitern, die für wassergekühlte Magnete verwendet werden, Leckagen verursachen, die zu Unfällen führen können. Aus diesem Grund minimieren lange Spulen nicht nur das Leckagerisiko, sondern senken auch die Produktionskosten der Ausrüstung. Darüber hinaus kann die lange Spule im Vergleich zur kurzen Spule flexibler auf schnelle Konstruktionsänderungen reagieren. Wir können Hohlleiter je nach Leitergröße entweder auf eine Holzspule oder eine Stahlspule wickeln. Die maximale Breite unseres Hohlleiters beträgt 45 mm und wir können eine Spule mit bis zu 2.500 kg wickeln.

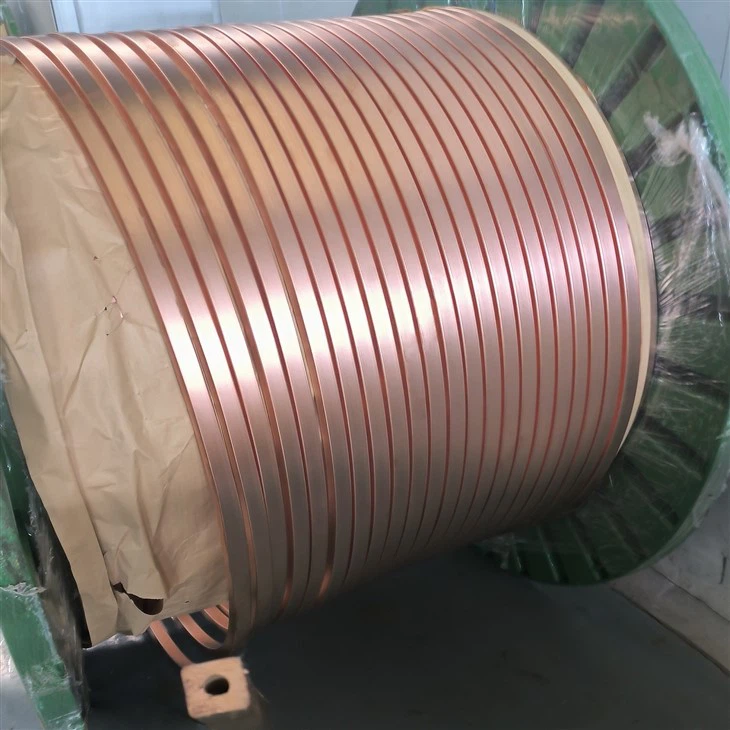

Kundenspezifischer Hohlleiter

Benutzerdefiniertes Profilrohr

Hohldraht-Weichglühen

Induktionsheizrohr

Quadratischer Hohlleiter

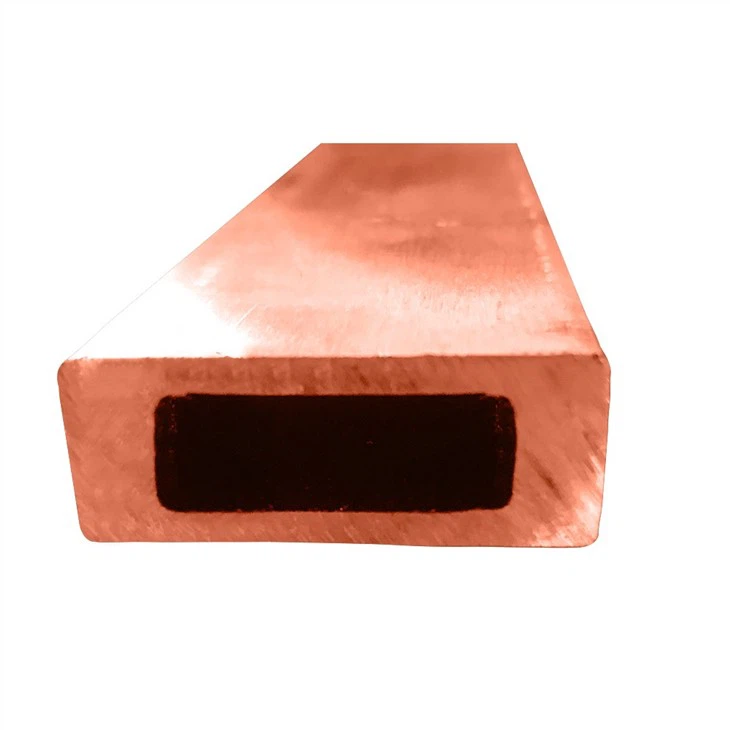

Wassergekühlter Leiter
